LED照明ダウンライト
＜ 低コスト高効率LED照明（新製品） ＞
実用新案・意匠登録申請中!!
本製品は福岡県ものづくり補助金（平成26年度）を活用し、福岡県工業技術センター機械電子研究所と共同開発しました。

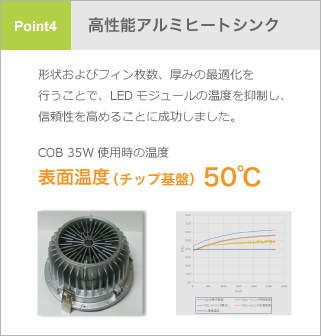

熱流体解析および温度測定により、放熱性能が高く、低コスト化が可能なヒートシンク形状の最適設計を行いました。
また光学シミュレーションにより、所望の 照度・配光特性を実現するリフレクタの最適形状設計を行い、照明特性測定により有効性を検証しました。
 |
 |
 |
|
 |
低コスト高効率LED 照明
＜ 基本構造設計 ＞

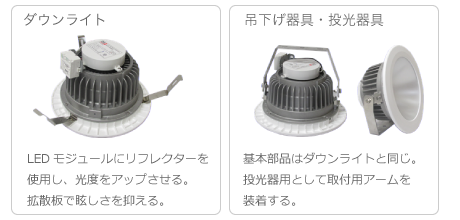

新構造のLED照明を設計し、異なる照明器具形状に対して、大部分の部品を共有可能な、低コストLED照明を開発。
【低コスト高効率LED照明】
| 品番 | 対応品 | 消費 電力 |
ビーム角 | 色温度 (K) |
器具光束 (lm) |
照度 (Lx/m) |
演色性 (Ra) |
重量 (kg) |
寸法 |
|---|---|---|---|---|---|---|---|---|---|
| NL-DL25CW | CDM150 （ダウンライト） |
25W | 指向角：90° (1/2照度角：43°) |
5000K | 3500 | 2800 | 83 | 1.8 | Φ240×144mm 埋込穴Φ200用 |
| NL-DL25WW | 3000K | 3310 | 2500 | 83 | |||||
| NL-DL50CW | MF250 (ダウンライト) |
50W | 指向角：90° (1/2照度角：43°) |
5000K | 6600 | 5200 | 80 | 1.8 | Φ240×144mm 埋込穴Φ200用 |
| NL-DL50WW | 3000K | 6300 | 4800 | 80 |
70％以上省エネ!!
鏡面反射板と、拡散カバーの採用により眩しさを抑え抜群の明るさを実現。
【高天井用 LEDダウンライト（COBタイプ）】
鏡面反射板と、拡散カバーの採用により眩しさを抑え抜群の明るさを実現。
【高天井用 LEDダウンライト（COBタイプ）】
| 品番 | 対応品 | 消費 電力 |
ビーム角 | 色温度 (K) |
器具光束 (lm) |
照度 (3m) |
演色性 (Ra) |
総重量 （電源込み） |
寸法 |
|---|---|---|---|---|---|---|---|---|---|
| EN-DL35CW | CDM150W MF200W |
35W | 中角 | 5,700 | 3,600 | 840Lx | 70 | 1.4 | Φ200用高さ 205mm |
| EN-DL50CW | HF250 MF200W |
50W | 広角 | 5,700 | 3,600 | 840Lx | 70 | 1.7 | Φ200用高さ 205mm |
共通仕様… 電源電圧：100-240V（50/60Hz）、定格寿命：40000h、高調波対策済み、電源回路（PSE認証）
その他…上記以外の色温度はオーダーメイトで対応可能です。
70％以上省エネ!!
部品点数が少なく、低コスト化に成功しました。
【ACRICH LEDダウンライト（AC100V用）】
部品点数が少なく、低コスト化に成功しました。
【ACRICH LEDダウンライト（AC100V用）】
| 品番 | 対応品 | 消費 電力 |
ビーム角 | 色温度 (K) |
全光束 (lm) |
照度 (Lx/m) |
演色性 (Ra) |
総重量 (g) |
寸法 |
|---|---|---|---|---|---|---|---|---|---|
| EN-DL10CW-AR100 | FDL27W FHT32W （ダウンライト） |
8～10W | 広配光 | 5000 | 737～922 | 310～380 | 80 | 280 | Φ174 x 43mm 埋込穴：Φ150用 |
| EN-DL10WW-AR100 | 5,700 | 656～820 | 310～380 | 80 |
3000共通仕様…電源電圧：100V（50/60Hz）、定格寿命：40000h、高調波対策済み
注意事項…雨や水滴のかかる場所や湿度の高いところではご使用できません。
